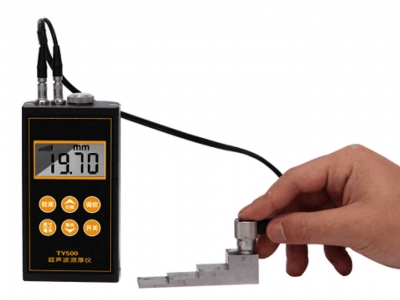

TY500超聲波測厚儀

TY500超聲波測厚儀

  • 測量范圍0.63mm—500mm(鋼,取決于探頭)
  • 分辨率0.01mm

測量硬質材料厚度的高精度儀器。 帶耦合線條指示,確保測量數據準確性。 六鍵防水鋁合金外殼,適應雨天工作。 大測量范圍,高分辨率0.01mm測試。

1、外殼采用鋁合金材質,手感更好,耐用,質量更可靠;

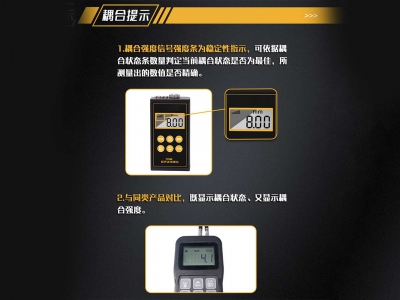

2、有耦合強度提示功能:耦合強度信號強度條為穩定性指示,可依據耦合狀態條數量判定當前耦合狀態是否為最佳,所測量出的數值是否精確;

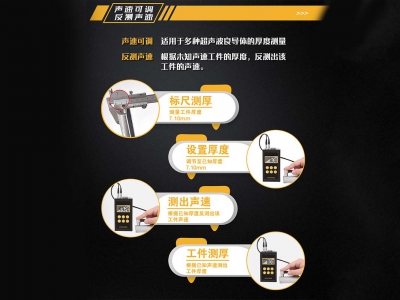

3、具有聲速可調/反測聲速兩種功能

(1)聲速可調:適用于多種超聲波良導體的厚度測量;

(2)反測聲速:根據未知聲速物件的厚度,反測出該物件的聲速;

4、背光功能:3種背光模式:常亮(ON);常滅(OFF);自動背光(Auto);

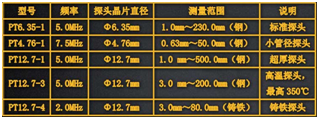

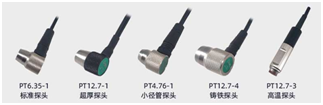

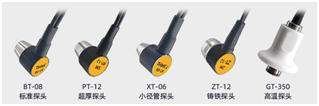

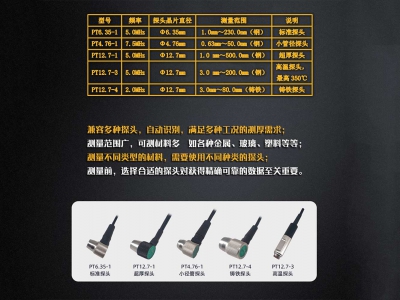

5、探頭選擇:

(1)兼容多種探頭,自動識別,滿足多種工況的測厚需求;

(2)該儀器測量范圍廣,可測材料多,如各種金屬、玻璃、塑料等等;

(3)測量不同類型的材料,需要使用不同種類的探頭;

(4)測量前,選擇合適的探頭對獲得精確可靠的數據至關重要;

6、工作模式:

(1)單點測厚模式:?jiǎn)吸c(diǎn)測量時每秒鐘4次;

(2)掃描測厚模式:掃描模式每秒鐘16次;

7、公制/英制可自由轉換;

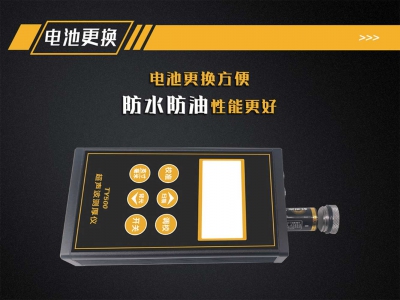

8、獨特更換電池方式:從頂部校準試塊處更換,更加方便,防水放油性能更好;

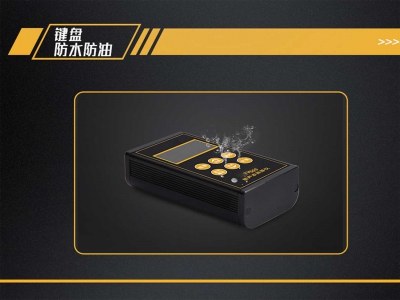

9、鍵盤六鍵防水防油;

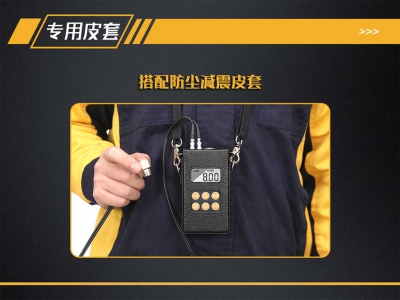

10、搭配防塵減震皮套,防塵防摔;



1、測量范圍:0.63mm—500mm(鋼,取決于探頭);

2、分辨率:0.01mm;

3、探頭頻率:1MHz—10MHz;

4、顯示方式:4位半數字液晶顯示,帶背光;

5、校準:對話式探頭,自動校準;

6、聲速范圍:1250—10000m/s;

7、示值精度:±(0.5%H+0.05)mm,H為被測物實際厚度;

8、掃描方式:每秒測量16個點,可以捕捉到最薄點;

9、測量方式:雙晶探頭,脈沖回波;

10、鍵盤:6鍵防水、防油鍵盤;

11、操作溫度:-20℃—50℃;

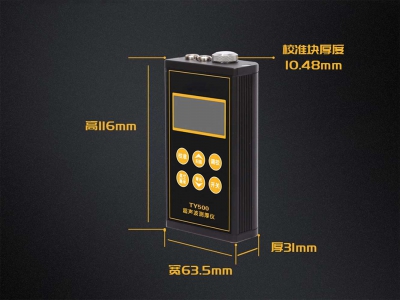

12、外形尺寸:116mm*63.5mm*31mm;

13、電源電壓:3V(2節AA堿性電池),連續使用時間達200小時,供電不足時,顯示器會閃爍報警,直至自動關機;

14、整機重量:300g。


●  可應用于測量硬質材料的厚度,如:鋼鐵、不銹鋼、鋁、銅、鉻合金等金屬材料,及塑料、橡膠、陶瓷、玻璃等非金屬。

●  對生產設備中各種管道和壓力容器進行監測,檢測它們?cè)谑褂眠^程中受腐蝕后的減薄程度。

●  該儀器廣泛應用于石油、化工、電力、鍋爐、冶金、造船、航空、航天等各個領域。


技術支持1:0592-3195306 / 18060926989
聯 系 人:練經理


技術支持2:0592-3195308 / 18050108768

聯 系 人:彭經理


廈門天研儀器超聲波測厚儀主要參數對比

   項目

型號

測量范圍

最大

分辨率

耦合狀態提示

防水、防摔

穿透鍍層

屏幕

多樣顯示

英國進口M5-C3

1.0-250mm

0.01mm

精準百分比提示

1.2m高防摔,耐水壓水深30m

可穿透20mm的涂鍍層后測試

雙彩屏圖形顯示

可圖形顯示被測材料斷面和超聲波A型信號

TY500

0.63-500mm

0.01mm

信號強度條提示

六鍵防水防油

無

單色單屏

無

TY300

0.63-500mm

0.01mm

信號強度條提示

無

無

單色單屏

無

TY200

0.75-300mm

0.01mm

圖形簡易提示

無

無

單色單屏

無

TY100

0.8-300mm

0.1mm

圖形簡易提示

無

無

單色單屏

無

TY390

0.65-500mm

0.01mm

信號強度條提示

無

無

單色單屏

無

個別參數解釋

一、分辨率

TY100以外的儀器都能精確測試到小數點后兩位,以符合最新標準精度。

二、耦合狀態提示

耦合狀態指的是與材料接觸完好與否的狀態,與材料的耦合狀態越好測試數據就越精準。M5-C3、TY500、TY300的儀器都能精準的顯示耦合程度,已確保測試數據的精準度。

三、穿透鍍層

M5-C3可通過更換不同的探頭達到最大穿透20mm涂鍍層進行準確測厚,無需校零。這也是M5-C3和國內其他測厚儀最大的區別。

四、多樣顯示

M5-C3帶有B掃描模式,可顯示被測材料的斷面,常用于顯示被測材料底面的輪廓,以便于判斷被測材料厚度是否可信。另帶有A掃描模式,可直接顯示超聲波A型信號,通過圖形信號顯示可判斷測試結果是否可靠準確。


 五、數據處理

M5-C3可通過內置SD卡進行大量的數據存儲,并可以通過USB數據接口連接電腦進行數據傳輸。還可通過連接電腦自動更新操作程序。TY200可內部存儲1000組數據,通過選配功能也可以連接電腦進行數據傳輸整理。

六、產品尺寸

所有型號都能戴在手腕上進行工作,TY500尺寸為116mm*63.5mm*31mm,TY100/200/300尺寸為150mm*73.5mm*31mm。而手腕式超聲波測厚儀TY390尺寸僅為97mm*63mm*27mm,因此更適合戴在手腕上進行簡易測試。

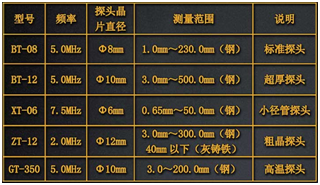

七、測試探頭

為了適應客戶的測試要求,根據被測材料大小、種類我們準備了各種相對應的探頭,詳細請咨詢各區域經理。
